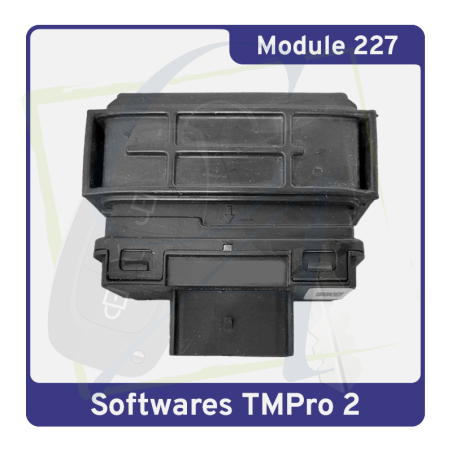

MODULE 227 TMPRO2 – Clé mains libres Piaggio Beverly SPARK

Présentation du module 227 pour TMPro2

Le module 227 pour TMPro2 permet de programmer des clés mains libres et des transpondeurs pour les motos et scooters Piaggio Beverly équipés d’un système handsfree SPARK.

Le traitement est effectué à partir du fichier extrait du microcontrôleur Renesas R5F10BLGK présent dans l’unité handsfree du véhicule. Une fois l’écriture terminée, la clé ou le transpondeur est directement programmé pour démarrer le véhicule.

📌 Caractéristiques techniques

• Système : unité mains libres SPARK
• Microcontrôleur : Renesas R5F10BLGK
• Boîtier : QFP 64 broches
• Taille du fichier attendu : 4 096 octets
• Lecture et écriture : réalisables avec le programmateur TMPro2
• Résultat : clé ou transpondeur prêt à démarrer le véhicule après programmation

🔑 Clés et transpondeurs compatibles

• Puce dédiée TMPro
• Clé mains libres d’origine équipée d’un transpondeur NCF29A1M
• Transpondeur PCF7939MA

🏍️ Véhicules compatibles

• Piaggio : Beverly équipé d’un système mains libres SPARK

Attention : la compatibilité doit être vérifiée à partir de la référence de l’unité handsfree, du type de microcontrôleur et du transpondeur utilisé. Le modèle du véhicule ne suffit pas toujours à confirmer la compatibilité.

⚙️ Lecture du microcontrôleur

Le microcontrôleur Renesas R5F10BLGK peut être lu et écrit directement avec le programmateur TMPro2. Le branchement doit être réalisé conformément au schéma de connexion disponible dans le logiciel TMPro2.

Le fichier obtenu doit avoir une taille de 4 096 octets. Un fichier présentant une taille différente peut être incomplet ou incompatible avec ce module.

✅ Fonctionnement du module

Après la lecture du microcontrôleur Renesas, le fichier est chargé dans le logiciel TMPro2. Le module 227 analyse les données de l’unité mains libres et permet de programmer une puce TMPro, une clé mains libres compatible ou un transpondeur PCF7939MA.

La clé ou le transpondeur obtenu est directement programmé pour démarrer le véhicule.

👨‍🔧 Produit destiné aux professionnels

Ce module logiciel est destiné aux serruriers automobiles, techniciens moto et professionnels de la programmation de clés disposant du matériel et des compétences nécessaires pour intervenir sur une unité électronique handsfree.

L’ouverture de l’unité, l’identification du microcontrôleur et la réalisation des connexions nécessitent des connaissances en électronique et en lecture de mémoires.

Comment commander et activer le module 227 ?

1. Branchez votre programmateur TMPro2 à votre ordinateur, puis ouvrez le logiciel TMPro2.
2. Dans le menu du logiciel, sélectionnez « Activer les modules ».
3. Cliquez sur « Commander de nouveaux modules ».
4. Double-cliquez sur le module 227.
5. Cliquez sur « Commander », puis enregistrez le fichier de commande sur votre ordinateur.
6. Ne modifiez pas le nom du fichier généré.
7. Envoyez votre fichier de commande par e-mail à support@cleauto.fr.
8. Validez ensuite votre commande du module 227 sur notre site.
9. Notre équipe vérifie que le fichier reçu correspond bien au module commandé sur le site.
10. Après validation, nous vous envoyons par e-mail le fichier d’activation de votre module.
11. Retournez dans le logiciel TMPro2 et ouvrez de nouveau le menu « Activer les modules ».
12. Cliquez sur « Installer nouveaux modules », puis sélectionnez le fichier d’activation reçu.
13. Le module 227 est désormais activé et utilisable sur votre programmateur TMPro2.

Important : merci de générer un fichier de commande pour un seul module à la fois. N’ajoutez pas plusieurs modules dans le même fichier de commande.

🕒 Délai d’envoi du fichier d’activation

Le fichier de commande doit être contrôlé manuellement par un membre de notre équipe. Les fichiers d’activation sont donc envoyés uniquement pendant nos horaires d’ouverture, du lundi au vendredi, de 9 h à 17 h.

Toute commande effectuée en dehors de ces horaires sera traitée à partir du prochain jour ouvré.

Ce produit correspond à une activation logicielle dématérialisée. Aucun matériel physique n’est expédié.
