MODULE 70 TMPRO2 – Ford Compteur Visteon Type 1

Ref: TM-PRO-MOD70

Module logiciel n°70 pour TMPro2. Permet de programmer un transpondeur pour Ford Focus, C-Max, Transit Connect et Fiesta équipés d’un compteur Visteon Type 1 avec MCU Motorola MC9S12H256 ou MC9S12H512.



Inscrivez-vous pour connaître nos prix



Frais de port offerts dès 100€ (en France métropolitaine)



Expédition en 24h



Service client réactif

Module 70 pour TMPro2 – Ford avec compteur Visteon Type 1

Le module 70 pour TMPro2 permet de programmer des transpondeurs pour plusieurs véhicules Ford équipés d’un tableau de bord Visteon Type 1. Les données antidémarrage sont extraites du microcontrôleur Motorola présent dans le compteur.

Module TMPro2 n°70

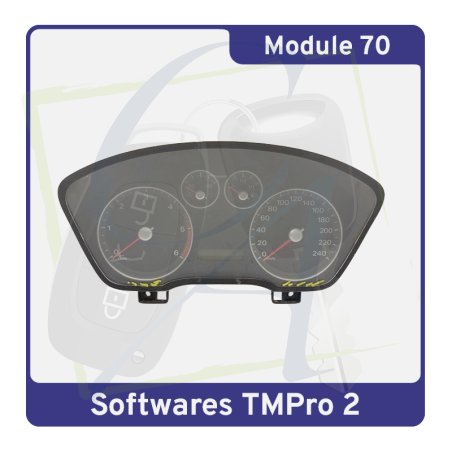

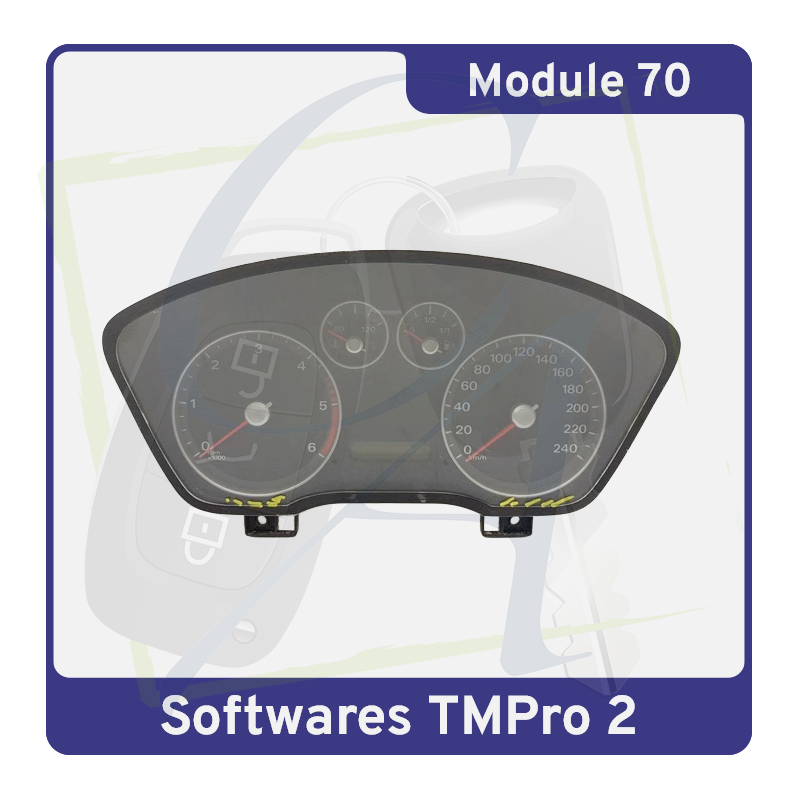

Module à ouvrir Compteur Visteon Type 1
Microcontrôleur MC9S12H256 / MC9S12H512
Transpondeur TMPro Chip / K-JMD

Véhicules compatibles

Marque Modèles compatibles
Ford Focus, C-Max, Transit Connect, Fiesta à partir de 2009
Important : vérifiez la présence d’un compteur Visteon Type 1 équipé d’un Motorola MC9S12H256 ou MC9S12H512 avant de commander ce module.

Caractéristiques techniques

Module logiciel TMPro2 n°70
Boîtier concerné Tableau de bord / compteur Visteon Type 1
Microcontrôleur Motorola MC9S12H256 ou MC9S12H512
Format MCU QFP 112 broches
Taille du fichier 2 048 ou 4 096 octets selon le MCU
Lecture / écriture Réalisable avec TMPro2
Transpondeurs compatibles TMPro Chip ou K-JMD

Fonctionnement

Le compteur Visteon Type 1 doit être démonté et ouvert pour accéder au microcontrôleur MC9S12H256 ou MC9S12H512. TMPro2 permet la lecture et l’écriture du Motorola en suivant le schéma de connexion correspondant.

Le fichier obtenu doit avoir une taille de 2 048 ou 4 096 octets selon la version du microcontrôleur. Une fois le fichier chargé dans TMPro2, une TMPro Chip ou un transpondeur K-JMD peut être programmé.

Le transpondeur écrit avec le module 70 est directement programmé pour démarrer le véhicule.

Comment commander et activer le module 70 ?

  1. Branchez votre programmateur TMPro2 à votre ordinateur et ouvrez le logiciel.
  2. Dans le menu, cliquez sur « Activer les modules ».
  3. Cliquez sur « Commander de nouveaux modules ».
  4. Double-cliquez sur le module 70.
  5. Merci de ne sélectionner et commander qu’un seul module à la fois.
  6. Cliquez sur « Commander », puis enregistrez le fichier généré sans modifier son nom.
  7. Envoyez le fichier de commande à support@cleauto.fr.
  8. Validez votre commande du module 70 sur notre site.
  9. Notre équipe vérifie que le fichier reçu correspond bien au module commandé.
  10. Après validation, nous vous envoyons votre fichier d’activation par e-mail.
  11. Retournez dans « Activer les modules » dans le logiciel TMPro2.
  12. Cliquez sur « Installer nouveaux modules » et sélectionnez le fichier d’activation reçu.
  13. Votre module 70 est désormais activé et utilisable.
Délai d’activation : chaque fichier de commande est vérifié manuellement par notre équipe. Les fichiers d’activation sont envoyés du lundi au vendredi, de 9 h à 17 h. Toute commande passée en dehors de ces horaires sera traitée le prochain jour travaillé.
Produit dématérialisé : cette référence correspond à l’activation d’un module logiciel TMPro2. Aucun produit physique n’est expédié.
