MODULE 48 TMPRO2 – Clés Fiat Panda BSI Siemens VDO

Présentation du module 48 pour TMPro2

Le module 48 pour TMPro2 permet de programmer des transpondeurs et des clés avec télécommande pour les Fiat Panda produites entre 2003 et 2012, équipées d’un boîtier BSI Siemens VDO.

Le traitement est réalisé à partir des données extraites du microcontrôleur Motorola MC9S12DG128. Le logiciel permet également d’afficher le code PIN du véhicule, nécessaire notamment lorsqu’un apprentissage complémentaire par la prise diagnostic est requis.

📌 Caractéristiques techniques

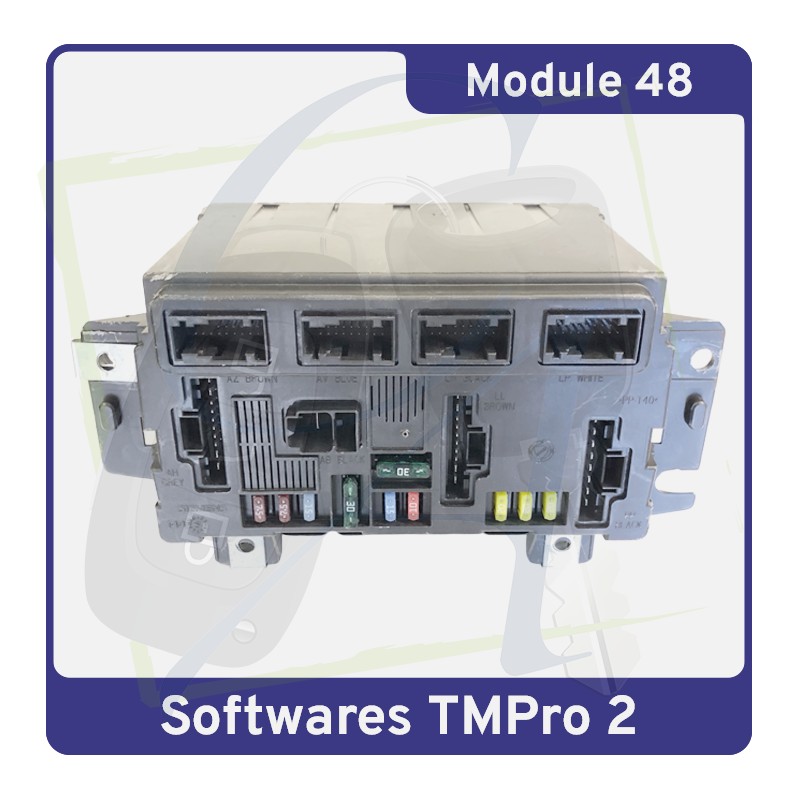

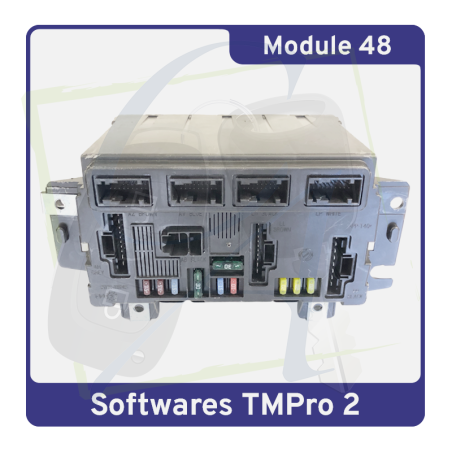

• Boîtier concerné : BSI Siemens VDO
• Microcontrôleur : Motorola MC9S12DG128
• Type de boîtier MCU : QFP 112 broches
• Taille du fichier attendu : 2 048 octets
• Lecture et écriture : réalisables avec le programmateur TMPro2
• Code PIN : affiché par le logiciel
• Résultat : transpondeur ou clé prêt à démarrer le véhicule après programmation

🔑 Transpondeurs et clés compatibles

• Puce dédiée TMPro
• Transpondeur PCF7936
• Clé avec télécommande équipée d’un transpondeur PCF7941

⚙️ Fonctions du module

• Lecture des données du BSI Siemens VDO
• Programmation d’une puce TMPro ou d’un transpondeur PCF7936
• Programmation d’une clé avec télécommande PCF7941
• Affichage du code PIN du véhicule
• Préparation d’un transpondeur directement prêt à démarrer
• Préparation d’une télécommande généralement fonctionnelle sans apprentissage OBD2 supplémentaire
• Possibilité de déverrouiller une télécommande PCF7941 verrouillée

🚗 Véhicules compatibles

• Fiat Panda : modèles produits de 2003 à 2012 équipés d’un BSI Siemens VDO compatible

Attention : la compatibilité doit être vérifiée à partir du type de BSI, de la référence du microcontrôleur et du type de transpondeur utilisé. L’année et le modèle du véhicule ne suffisent pas toujours à confirmer la compatibilité.

🛠️ Lecture du microcontrôleur

Le microcontrôleur Motorola MC9S12DG128 peut être lu et écrit avec le programmateur TMPro2. Les connexions doivent être réalisées en suivant le schéma disponible dans le logiciel.

Le fichier obtenu doit présenter une taille de 2 048 octets. Avant toute programmation, il est recommandé de vérifier la taille et la validité du fichier extrait.

✅ Programmation du transpondeur

Une fois le fichier du BSI chargé dans le logiciel TMPro2, le module 48 permet de programmer une puce TMPro ou un transpondeur PCF7936.

Le transpondeur écrit est directement programmé pour démarrer le véhicule. Aucun apprentissage supplémentaire par OBD2 n’est normalement nécessaire pour la fonction antidémarrage.

📡 Programmation de la télécommande PCF7941

Le module permet également de programmer une clé avec télécommande équipée d’un transpondeur PCF7941. Après l’écriture, la clé est prête à démarrer le véhicule et la fonction télécommande est normalement immédiatement opérationnelle.

Si la télécommande ne fonctionne pas immédiatement, un apprentissage complémentaire doit être réalisé par OBD2 à l’aide du code PIN affiché par le logiciel TMPro2.

🔓 Déverrouillage d’une télécommande verrouillée

Lorsqu’une télécommande PCF7941 est verrouillée, elle peut être déverrouillée en suivant le schéma de connexion prévu à cet effet dans le logiciel TMPro2.

Cette opération nécessite de respecter précisément les points de connexion et la procédure indiquée par le fabricant avant de procéder à la programmation de la clé.

👨‍🔧 Produit destiné aux professionnels

Ce module logiciel est destiné aux serruriers automobiles, électroniciens automobiles et ateliers spécialisés disposant du matériel et des compétences nécessaires pour intervenir sur un BSI et lire un microcontrôleur Motorola.

L’ouverture du boîtier, l’identification du microcontrôleur et la réalisation des connexions nécessitent des connaissances en électronique automobile et en lecture de mémoires.

Comment commander et activer le module 48 ?

1. Branchez votre programmateur TMPro2 à votre ordinateur, puis ouvrez le logiciel TMPro2.
2. Dans le menu du logiciel, sélectionnez « Activer les modules ».
3. Cliquez sur « Commander de nouveaux modules ».
4. Double-cliquez sur le module 48.
5. Cliquez sur « Commander », puis enregistrez le fichier de commande sur votre ordinateur.
6. Ne modifiez pas le nom du fichier généré.
7. Envoyez le fichier de commande à l’adresse support@cleauto.fr.
8. Validez ensuite votre commande du module 48 sur notre site.
9. Notre équipe vérifie que le fichier reçu correspond bien au module commandé sur le site.
10. Après vérification, nous vous envoyons par e-mail le fichier d’activation correspondant à votre programmateur.
11. Retournez dans le logiciel TMPro2 et ouvrez de nouveau le menu « Activer les modules ».
12. Cliquez sur « Installer nouveaux modules », puis sélectionnez le fichier d’activation reçu.
13. Le module 48 est désormais activé et utilisable sur votre programmateur TMPro2.

Important : merci de générer un fichier de commande pour un seul module à la fois. Ne sélectionnez pas plusieurs modules dans le même fichier de commande.

🕒 Délai d’envoi du fichier d’activation

Chaque fichier de commande doit être vérifié manuellement par un membre de notre équipe. Les fichiers d’activation sont donc envoyés uniquement pendant nos horaires d’ouverture, du lundi au vendredi, de 9 h à 17 h.

Toute commande validée en dehors de ces horaires sera traitée à partir du prochain jour travaillé.

Ce produit correspond à une activation logicielle dématérialisée. Aucun produit physique ne sera expédié.
